～ 看板と一体化 ～
均一な光でサインがくっきり際立つ！
看板面への光源の映り込みが目立ちにくい！
パーキングや店舗サイン、大型サインにも対応したラインナップ！
照明器具の出幅はわずか150～250mm！敷地境界線対策にも有効。
TYPE-Lは、上下の組み合わせで高照度が必要なサインや6mの大型看板にも対応可能！
【CUTLASS】 INDEX
▶ タイプS 下向きはこちら
▶ タイプL 下向きはこちら
▶ タイプL 上向きはこちら特長
優れた光学特性がサインボードを美しく演出
独自の光学設計技術を駆使した反射鏡やレンズによりサインボードをむらなく均一に照明し美しく演出します。
また、看板面への光源の映り込みが目立ちにくいよう設計しています。
敷地境界対策に有効な直付けタイプ
器具取付スペースの確保が難しい場合でも、type-Sは約150mm、type-Lは250mm(器具先端位置まで)の出幅での取付けが可能です。
照明器具の存在感を抑え、看板をより目立たせることもできます。
光源の映り込みが目立たない
看板面への光源の映り込みが目立ちにくい設計です。照射物をきれいに照らし、文字などの視認性も高まります。
※映り込みの見え方は、照射対象の表面材質や仕上げなどの条件によって異なります。
幅広い使用温度範囲に対応
-40℃～+50℃と幅広い温度範囲での使用が可能です。
※type-Lは-40℃～+40℃まで対応
選べるラインアップ
高さ1～1.5m看板用のLEDioc CUTLASS type-Sに続き、高さ3mの大型看板や上下組合わせで6mまでの大型看板に最適な「type-L」を追加ラインアップしました。
type-S 高さ1.0～1.5m用
type-L 高さ3.0～6.0m用
TYPE-S 下向き(ダウンタイプ)
| 照度分布図 1800L | 照度分布図 1200L | 照度分布図 900L | 照度分布図 600L |
|---|---|---|---|
|
|
|
|
| 寸法図 1800L | 寸法図 1200L | 寸法図 900L | 寸法図 600L |
|---|---|---|---|
|
|
|
|
▲ クリックして拡大
TYPE-L 下向き(ダウンタイプ) / 上向き(アッパータイプ)
下向きタイプ（ダウンタイプ）

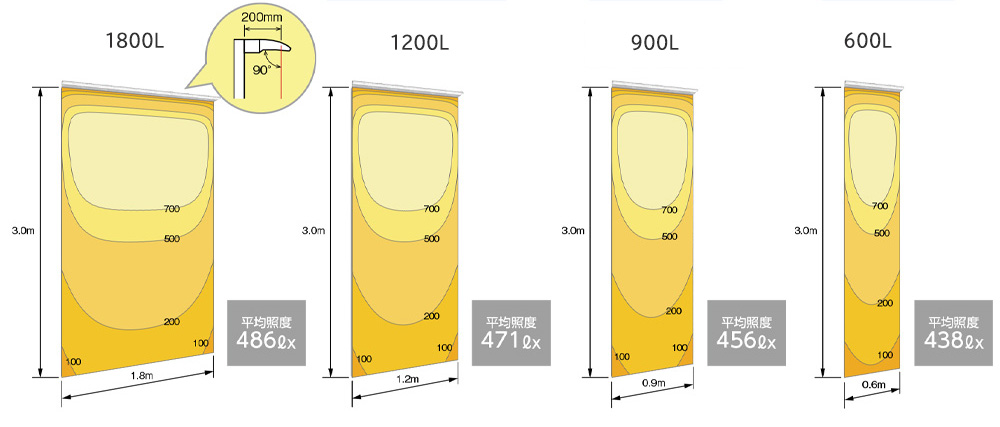

照度分布図
▲ クリックで拡大 寸法図
▲ クリックで拡大 上向きタイプ（アッパータイプ）

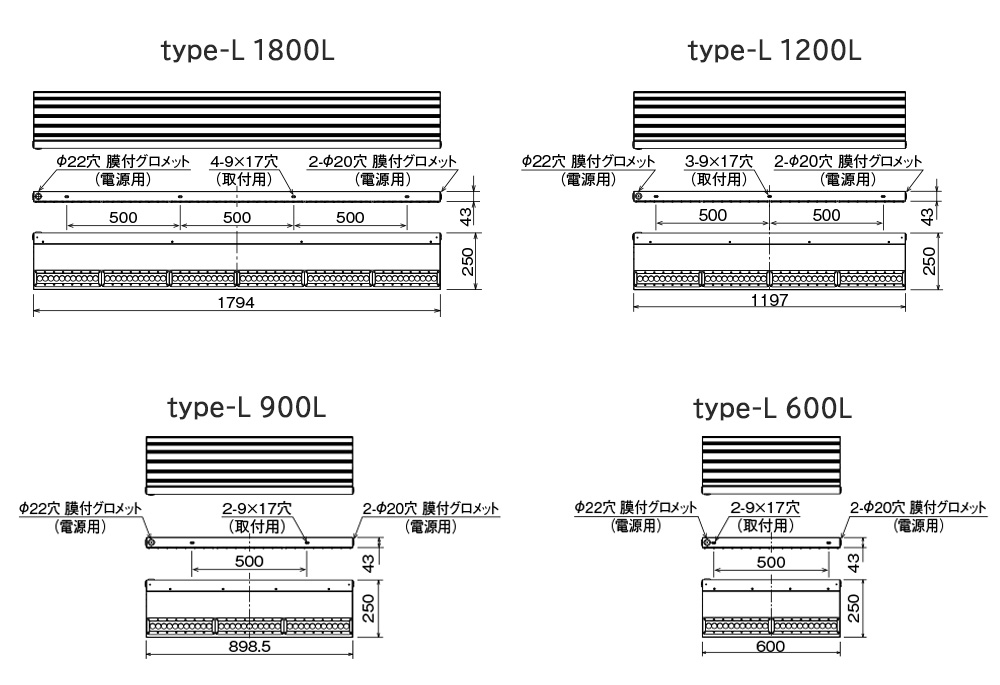

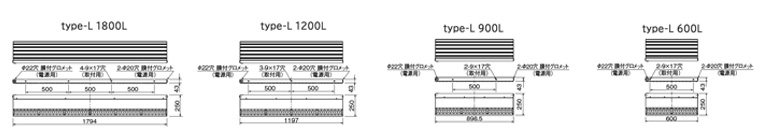

| 寸法図 1800L | 寸法図 1200L | 寸法図 900L | 寸法図 600L |
|---|---|---|---|
|
|
|
|
▲ クリックして拡大
上下に設置/上部に2台設置/上下に各2台設置 した場合の照度分布図
| イメージ | 看板の種類 | 照度分布図 (クリックで拡大) |
|---|---|---|
|
大型自立看板向け サイン高さ寸法：6.0m 設計照度：500lx 上下に各1台設置した場合 |
|
|
大型ファサード サイン向け サイン高さ寸法：3.0m 設計照度：500lx 上部に2台連接した場合 |
|
|
高照度が必要な 大型サイン向け サイン高さ寸法：3.0m 設計照度：1000lx 上下に各3台･2台連接した場合 |
|
▲ クリックして拡大
